RFID标签天线有哪些分类
来源: 发布日期: 2020.07.14

  RFID标签天线有哪些分类?RFID标签,又叫电子标签,应用广泛,在固定资产管理、物流管理、仓储管理等领域,都起着非常重要的作用。在RFID标签内部有芯片用于存储数据,也有天线,用于接收和传输信号。随着RFID技术的发展,RFID标签的天线也各有不同,下面,兆麟电子就来给大家介绍一下。

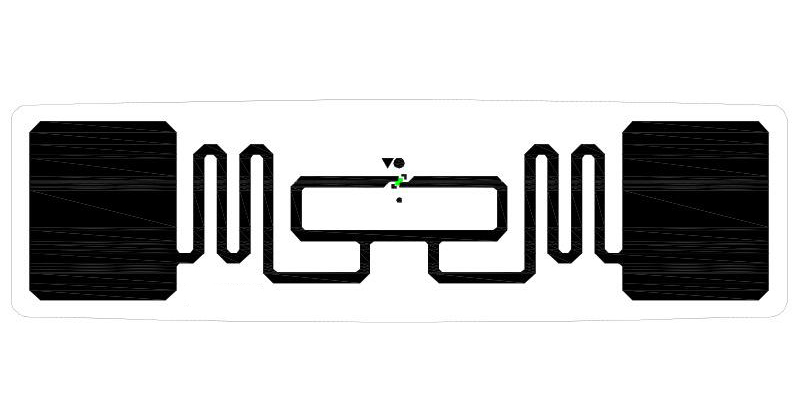

RFID标签天线

RFID标签天线有哪些分类?具体分类如下:

  一、蚀刻天线(含铜蚀刻天线与铝蚀刻天线)

  蚀刻天线的方法分为:传统蚀刻法与精密蚀刻法。其中,传统蚀刻法采用柔版印刷抗蚀刻油墨图型后蚀刻,而精密蚀刻法采用先曝光显影,然后蚀刻。两者的区别是,精密蚀刻法的天线,线路平滑、线距线宽的公差小,铝蚀刻线距线宽可以达到0.1mm/0.1mm,铜蚀刻天线线距线宽可以达0.05mm/0.05mm,但相对而言,成本会偏高些。从材质上来分,又可以分为:PET天线、PI(聚酰亚胺)天线、PCB天线等,其中PI天线主要用于耐高温、耐化学等特殊的环境,而PCB天线主要还是抗金属电子标签。蚀刻天线是当前RFID天线的主流制造工艺,市场占有率高、工艺成熟。

  二、易碎蚀刻防转移天线

  易碎蚀刻防转移天线在天线生产工艺上面与普通铝蚀刻天线是一样,两者的区别主要是材料结构上面的不同,易碎蚀刻防转移天线在铝薄层和PET基材层之间加了一层特殊易碎材料层。易碎蚀刻防转移天线一撕即毁,当被做成标签后贴在封口、玻璃、塑料、纸盒包装等平整干净的表面上后再揭起来,标签的天线或面标就无法完整揭起,以达到毁坏标签的效果,使标签无法被重复回收使用。

  三、绕线式天线(铜绕天线)

  利用线圈绕式法,在绕式工具上绕线圈并进行固定,按照不同的频率要求,绕制一定的匝数。该天线的制造主要用于低频125-134KMHZ与高频13.56MHZ电子标签上面,很少用在超高频上面(除与超高频微模块的藕合天线外)。天线面积或体积较小的情况下,仍然表现不错的性能。但其缺点:生产效率低、成本高,产品厚度高,不耐弯折。

  四、印刷天线(含3D打印天线)

  将天线电路用特殊的导电油墨或银浆,印刷或打印在基材上面,较为成熟是凹印或丝印,特点是不需要蚀刻,无明显污染;同时工艺流程短,交期快,制造成本低。不过,由于导电油墨或银浆的电阻大,而且导电材料的性能差异较大,且随着时间的推移,会出现性能衰减下降,尤其在超高频天线上面一致性与耐用性仍然存在一些问题。

  五、半加成天线或加成天线

  先用一种特殊的催化油墨,将天线图形印刷在基材上面,如PET、PI、玻璃、陶瓷等介质上面,然后通过电镀的方法将铜沉在基材介质,形成天线电路。这种工艺与传统印刷银浆工艺相比,有了一层更加稳定的导电铜层,在性能一致性上面有较大的提升;与蚀刻工艺相比,比较环保,成本更低些。不过,其天线的精度仍然限制于印刷的精度,而且天线性能稳定性如何仍未得到大批量生产验证。

  六、陶瓷天线

  选用陶瓷基板(氧化铝)为基材和银浆为导线体,将RFID天线图形印刷在基板上面,然后高温烧结后,形成天线电路。这种天线工艺性能稳定,对环境的适应性强;不足之处是成本太高、不易安装,目前主要应用于一些特殊的超高频抗金属小标签和汽车挡风玻璃防拆电子标签。

  以上是关于“RFID标签天线有哪些分类”的介绍,如需定制RFID电子标签,请联系在线客服。
